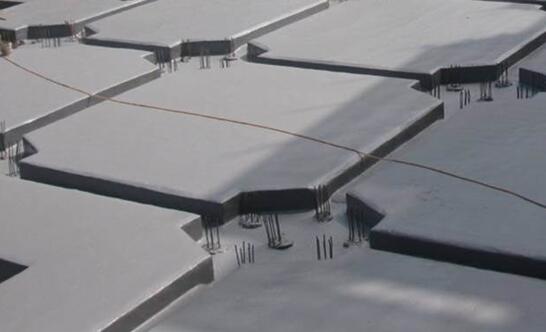

如果湿度很大（如大于90%），底材表面可能会形成一层薄薄的水膜，这对tr3200聚脲本身的物理性能不会产生太大的影响，但对附着力会产生致命的影响，而且容易产生微泡。聚脲涂层发泡存在两种机理1）异氰酸酯与水反应，生成CO2，这属于化学发泡；2）水分在喷涂过程中被裹进涂层中，而聚脲的化学反应是一个放热反应，水遇热汽化、膨胀，这属于物理发泡。由于胺基聚醚或胺扩链剂反应速度很快，聚脲体系一般不会产生化学发泡，但物理发泡是难以避免的。因此，在高湿度下施工的聚脲涂层较干燥状态下的密度下降10%左右，物理强度下降20%左右。
