应用
垃圾焚烧发电厂卸料平台、收集池、沥液池、工业地坪、屋顶停车场、球场看台、耐植物穿刺防水系统、污水处理厂曝气池、动车车顶绝缘涂层、化工原料储槽围堰、特种集装箱地板、电厂除盐水系统、各种钢结构管道、设备防腐

现场实施部分
一、原料及施工人员进场
 材料设备人员进场。布置脚手架或者吊篮。

二、混凝土表面处理：
在喷涂聚脲之前，所有底材的表面必须干净、干燥、平整、密实。
1.   人工打磨或喷砂
本步骤目的是对混凝土表面的疏松部位（松散物、易碎的结皮、粉尘）进行去除，让等待涂装的混凝土表面密实，保证附着力正常。使用沙砾或金属矿砂喷砂处理混凝土表面，表面粗糙度必须达到120－200微米，喷砂必须产生一个均匀的粗糙度，所有的沙砾、脏物、松散物、灰尘等都要被清洗干净。清洗（起到干净的目的）
被油污、油脂、灰尘、化学品等等污染了的混凝土表面，在打磨或喷砂之前必须用清洗剂清洗干净。对于附着力很高的污染物的清除可以采用机械擦除，或者用高压清洗设备清除，要彻底清洗掉清洗剂的残迹

2．刮涂环氧腻子，修补混凝土表面
对打磨和清洗过的混凝土表面，先填补大的孔洞和缝隙，然后整体刮涂环氧腻子，并养护。适度打磨不平整出。

3． 配套底漆施工
滚涂施工一道302配套底漆施工。底漆的涂布率为0.15公斤/平米。

4.  倒圆及建筑缝处理
刮腻子时，所有阴阳角，做倒圆处理。所有的可见混凝土缝，要用建筑密封胶进行密封处理。以保证无机改性聚脲涂层喷涂时，能厚度均匀一致的涂层。

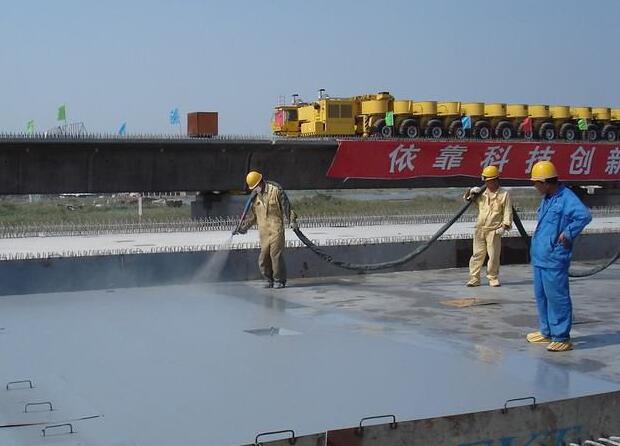

5、无溶剂硬质聚氨酯耐磨防腐涂料喷涂施工：

1）．喷涂设备要求：

采双组份高压无气喷涂设备施工。推荐设备 GRACO-HXP3

2）. 无溶剂硬质聚氨酯耐磨防腐涂料喷涂之前的要求：
在把无溶剂硬质聚氨酯耐磨防腐涂料输入设备之前，应在低压通过打循环，用专用清洗剂清洗泵和软管。打循环的时候，用过滤网进行过滤，以保证管道里面没有颗粒比较大会影响喷涂的物料残渣。
在打循环后，对主机过滤网和喷枪过滤网，拆下来彻底清洗。
在较冷的环境状况下，桶中的原料不能保存在60℉（16℃）或更高温度时，推荐使用桶加热器，以帮助输料泵更容易输入液体原料。
3）. 无溶剂硬质聚氨酯耐磨防腐涂料喷涂时的要求：
一旦出现异常，应停止喷涂，检查故障之后，再进行喷涂。

四、厚度和设计用量计算：

施工者必须周期性地检查消耗原料数与所涂面积比较。如果原料的使用量没有达到已出版的推荐要求或者工程指定要求，则须根据这些要求在已喷涂的区域上补喷。无溶剂硬质聚氨酯耐磨防腐涂料采用
多道施工工艺能够快速达到高厚膜设计要求。利用这种工艺，大多数要求的膜厚可在一至两道施工后达到。超高厚膜可三道或更多道后达到要求。要达到指定膜厚的涂层数量，应根据施工方法、施工地点和周围环境情况的不同而不同。温度为24℃时，在每一道涂层表干后30分钟~12小时之内，喷涂下一道涂层。要指定施工的道数，需要根据施工方法、施工地点和周围环境来决定。

工程项目如果要求2000微米，则至少需要喷涂两遍，用量至少为2.5公斤/平米

五、聚脲喷涂质量要求：

颜色要均匀，整体干燥，无局部粘手，有强度（例如24小时之内必须能够走人），厚度大致均匀（设计厚度的±20%），无漏涂，无针孔，无鼓包，无分层。
